Иногда криволинейная сетка линий мешает

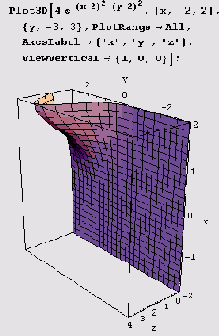

Пример 10



Сетка — опция Mesh

Иногда криволинейная сетка линий мешает рассмотреть поверхность. Чтобы убрать сетку, установите Mesh->False.

Раскраска гор и впадин — опция ColorFunction

Интенсивность и цвет точки на поверхности зависят от ее координаты z и определяются опцией ColorFunction. По умолчанию ее значение равно Automatic.

Отображение отсекаемых частей — опция ClipFill

Если значение функции в какой-то области выходит за диапазон, указанный в опции PlotRange, часть поверхности отсекается. Опция ClipFill определяет, как будут отображаться плоскости отсечения. Если установить dipFill->Automatic, то плоскости отсечения будут отображаться так же, как и сама поверхность. Иными словами, те части поверхности, которые выходят за диапазон, указанный в опции PlotRange, заменяются частями отсекающих плоскостей. Части отсекающих плоскостей как бы становятся крышей (или дном) над (соответственно под) теми областями, над (под) которыми поверхность отсекается.
