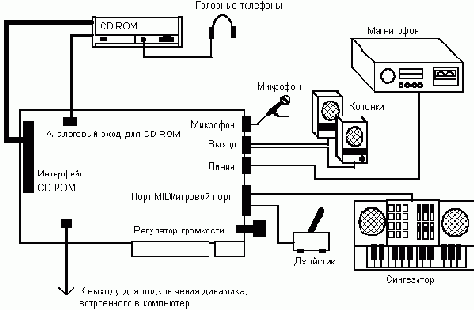

Рис. 1.3. Подключение звукового адаптера



Рис. 1.3. Подключение звукового адаптера



Рис. 1.3. Подключение звукового адаптера

Как правило, в любом звуковом адаптере есть один или два входа для подключения микрофона. По своей конструкции микрофоны бывают электродинамические, электретные и конденсаторные. Первые обеспечивают лучшее качество, но стоят дороже электретных. Покупая звуковой адаптер без микрофона, обязательно поинтересуйтесь у продавца, какой тип микрофона можно использовать вместе с этим адаптером. Некоторые адаптеры имеют два отдельных входа, предназначенных для подключения электродинамического и электретного микрофона, соответственно.

К выходу звуковой платы можно подключать головные телефоны или звуковые колонки. Мощность встроенного в адаптер усилителя может составлять порядка 4 Вт, что вполне достаточно, если, конечно, не использовать компьютер для озвучивания дискотеки. Если же вам нужна очень большая мощность, придется подключить внешний усилитель.

Если вы приобрели звуковой адаптер вместе с колонками, попробуйте заменить их на более мощные, например, такие как 15АС-201 (не забудьте поинтересоваться величиной сопротивления колонки, которое должно быть 4 или 8 Ом, иначе можно повредить усилитель звукового адаптера). Чем больше размер излучающей поверхности, тем выше качество звучания на низких частотах. К сожалению, качество звучания миниатюрных колонок, которые продаются вместе со звуковыми адаптерами, не может удовлетворить потребности взыскательного любителя музыки. Аналогичное замечание касается и микрофона. Если вам нужно высокое качество, используйте студийный микрофон и 16-разрядный звуковой адаптер.

В звуковом адаптере может быть предусмотрен вход для подключения к такой аппаратуре, как тюнер, проигрыватель звуковых компакт-дисков или магнитофон. На рис. 1.3 этот вход обозначен как "Линия".

Разъем "Порт MIDI/игровой порт" предназначен для подключения джойстика и внешнего музыкального синтезатора или музыкальной клавиатуры.

Для плавной регулировки громкости можно использовать регулятор, расположенный на плате звукового адаптера. Однако лучше воспользоваться электронным микшерским пультом, который есть в адаптере и который управляется программно.

Вы знаете, что в корпусе практически любого персонального компьютера есть динамик, способный издавать звуковые сигналы. Он подключается к основной плате компьютера. Многие программы, в том числе модули инициализации BIOS, операционная система MS-DOS и игровые программы используют этот динамик. Если вы приобрели звуковой адаптер, встроенный динамик вам больше не понадобится. Отключите от него провода, идущие к материнской плате. Один из этих проводов подключен к "земле" компьютера, второй - к выходному усилителю, который находится на основной (материнской) плате компьютера. Подключите этот второй провод к специальному входу, который есть на звуковом адаптере. Теперь вы сможете регулировать громкость звукового сигнала, так как он будет проходить через усилитель и микшер звукового адаптера.

Теперь о подключении устройства чтения компакт-дисков CD ROM.

CD ROM может подключаться либо к звуковому адаптеру, либо к отдельному адаптеру. Очень распространены, например, устройства CD ROM, имеющие интерфейс SCSI. Контроллер CD ROM, расположенный на плате звукового адаптера, рассчитан, как правило, на подключение только некоторых типов CD ROM, поэтому перед покупкой звукового адаптера или устройства чтения CD ROM поинтересуйтесь, будут ли они совместимы. Лучший способ застраховаться от несовместимости - покупать набор, состоящий из звуковой платы и устройства чтения CD ROM или покупать CD ROM вместе с предназначенным для него отдельным контроллером.

Вместе с устройством чтения CD ROM должны продаваться драйверы, в частности, драйвер для MS-DOS. Специальный драйвер для Windows не требуется, так как Windows имеет собственный драйвер, работающий через расширение MS-DOS, которое Microsoft поставляет в виде резидентной программы mscdex.exe. Эта программа входит в комплект поставки MS-DOS, но для ее работы требуется драйвер, который поставляется только вместе с устройством чтения CD ROM.

На корпусе устройства чтения CD ROM есть разъем для подключения головных телефонов и регулятор громкости. Разъем не предназначен для подключения колонок, так как встроенный в устройство усилитель имеет небольшую выходную мощность.

На задней стенке корпуса есть три разъема. Первый разъем нужен для подключения питания, второй - для широкого интерфейсного кабеля, третий - для подключения специального аналогового входа, который есть на звуковом адаптере (рис. 1.3). Этот аналоговый вход, так же как и вход от микрофона, линии для подключения динамика и внешней линии, подключен к микшеру, встроенному в звуковой адаптер.

Таким образом, обеспечивается возможность как раздельного ввода звуковой информации от перечисленных выше устройств, так и ввода смешанной в миксере информации. Например, вы можете установить в устройство CD ROM обычный звуковой компакт-диск, запустить его проигрывание, а затем записывать музыку с компакт-диска, с наложением речи при помощи микрофона.
